Nedávno jsem si z AliExpressu objednal nový multimetr ZOYI ZT-XT1, který mě zaujal především kombinací klasického digitálního multimetru a poměrně schopného testeru elektronických součástek. Samotný přístroj mě vyšel přibližně na 1 000 Kč + dovozní poplatky.
Za tuto cenu nabízí kromě běžného měření napětí, proudu nebo odporu také barevný displej s grafem, True RMS, automatické rozpoznávání součástek, testování tranzistorů, diod, kondenzátorů či cívek a několik méně obvyklých funkcí, například testování senzorů DS18B20 a DHT11 nebo dekódování infračervených dálkových ovladačů.
Základní parametry ZOYI ZT-XT1
| Parametr / funkce | ZOYI ZT-XT1 |
|---|---|
| Typ | Digitální multimetr + tester součástek |
| Displej | 2,4" barevný IPS |
| Rozlišení | 25 000 counts |
| Měření | True RMS |
| AC/DC napětí | až 1000 V |
| AC/DC proud | až 10 A |
| Odpor testeru součástek | 0,01 Ω – 30 MΩ |
| Kapacita testeru | 1 pF – 100 mF |
| Indukčnost testeru | 10 µH – 1000 mH |
| Bipolární tranzistory | NPN/PNP, β (hFE) 10–600 |
| FET | JFET, MOSFET, IGBT |
| Diody | Vf do 4,5 V |
| Zenerovy diody | až 32 V |
| Další součástky | tyristory, triaky |
| DS18B20 | 0–85 °C |
| DHT11 | 0–60 °C, 5–95 % RH |
| IR dekodér | NEC protokol |
| Napájení | vestavěný Li-Ion akumulátor |
| Nabíjení | USB-C |
| Rozměry | cca 149 × 76 × 33,5 mm |
| Automatické vypnutí | ano |
| Aktualizace firmwaru | přes USB |
Rozsahy testeru součástek a podporované typy součástek odpovídají specifikacím ZT-XT1; výrobce uvádí také 25 000 counts a možnost aktualizace firmwaru.
První překvapení – je menší, než vypadá

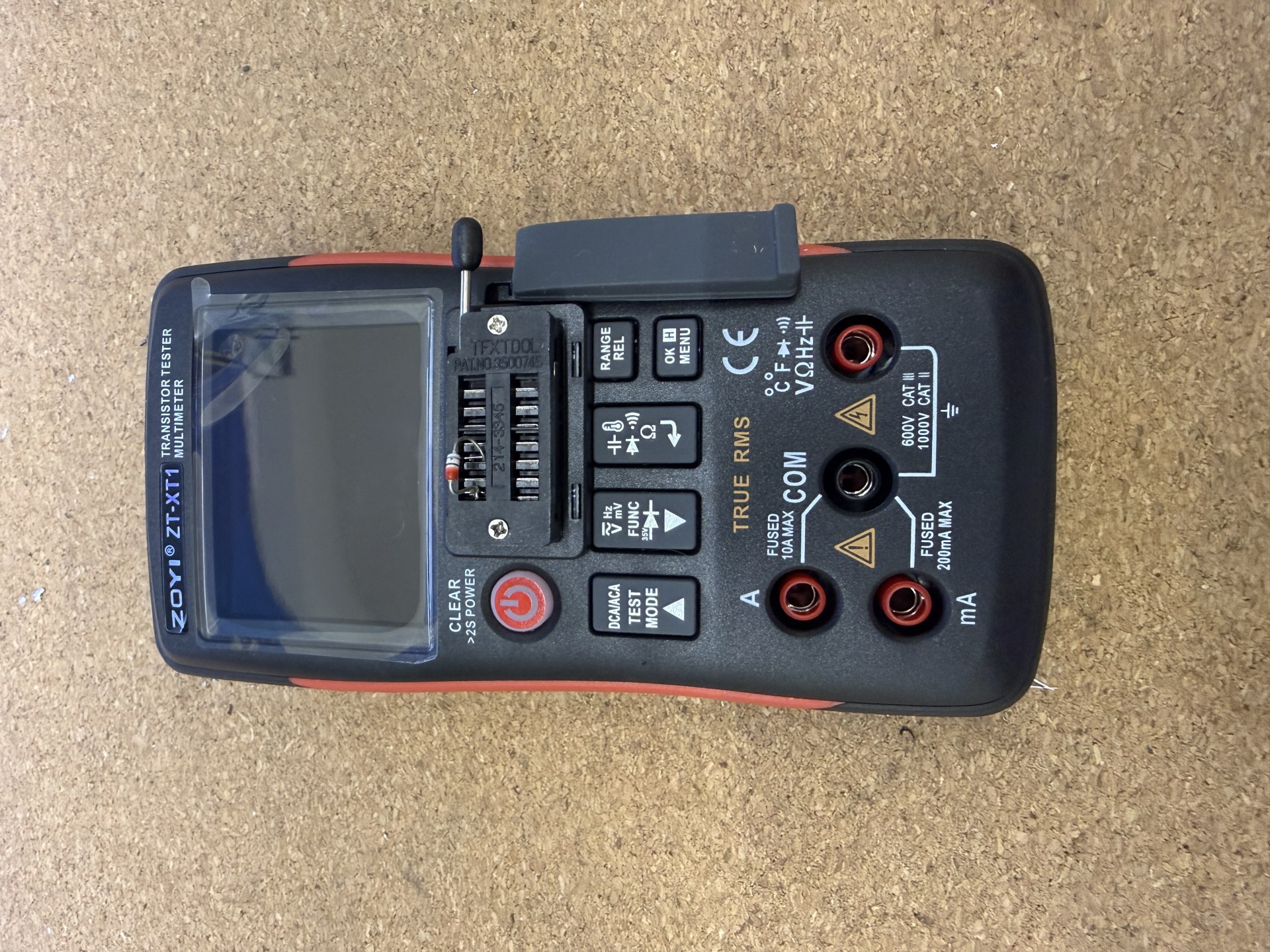

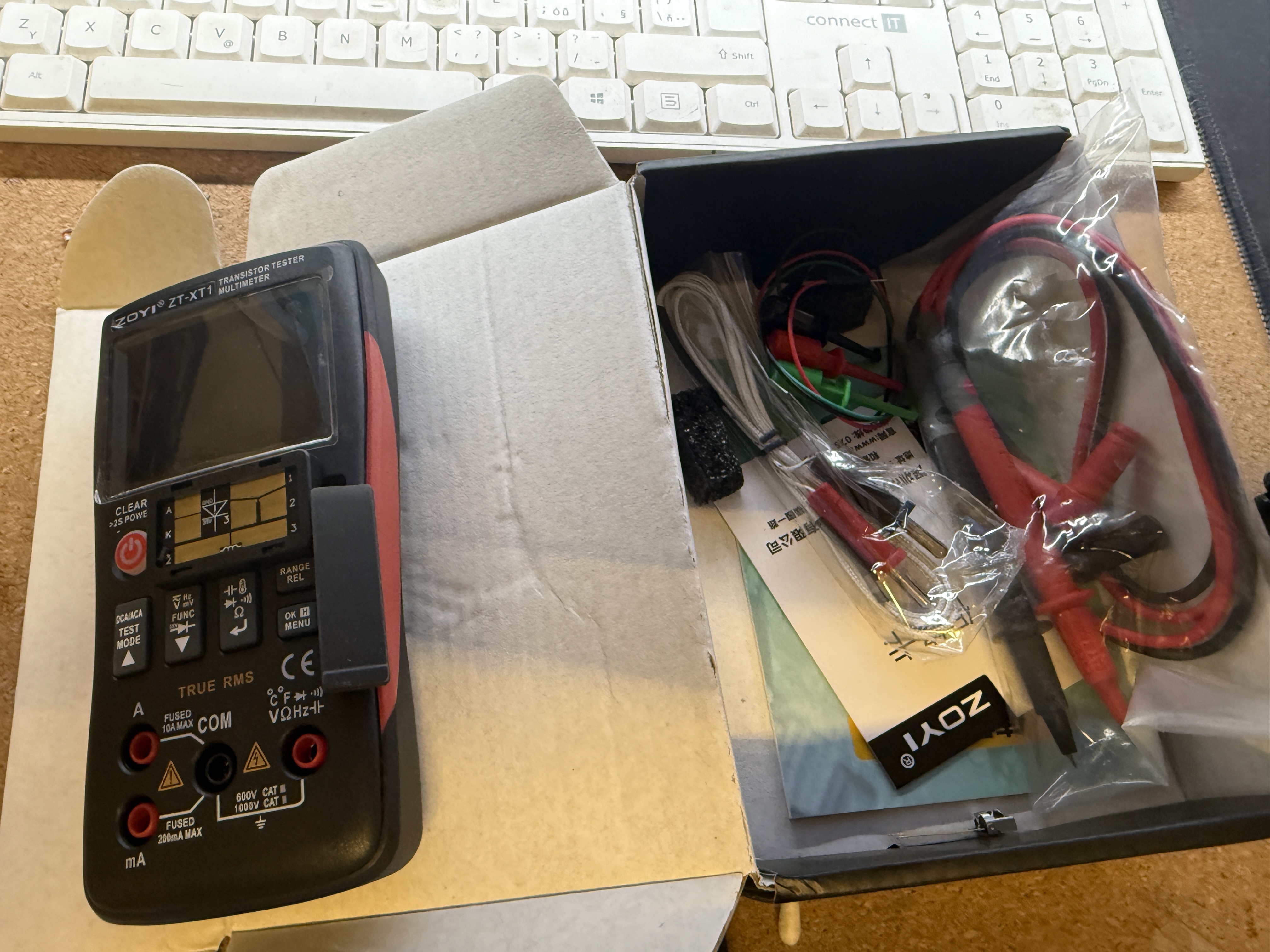

Po vybalení mě jako první překvapila velikost. Podle produktových fotografií jsem čekal podstatně větší měřák. Ve skutečnosti je ZT-XT1 poměrně kompaktní – jeho rozměry jsou přibližně 149 × 76 × 33,5 mm.
Nakonec to ale vůbec nepovažuji za nevýhodu. Přístroj se pohodlně vejde do ruky, nezabere příliš místa na pracovním stole a díky menším rozměrům se dá snadno přenášet.
Barevný displej a graf měření
Jednou z věcí, které se mi na ZT-XT1 líbí nejvíce, je jeho barevný displej. Oproti klasickým multimetrům s jednoduchým segmentovým LCD působí podstatně moderněji a hlavně dokáže zobrazit mnohem více informací najednou.

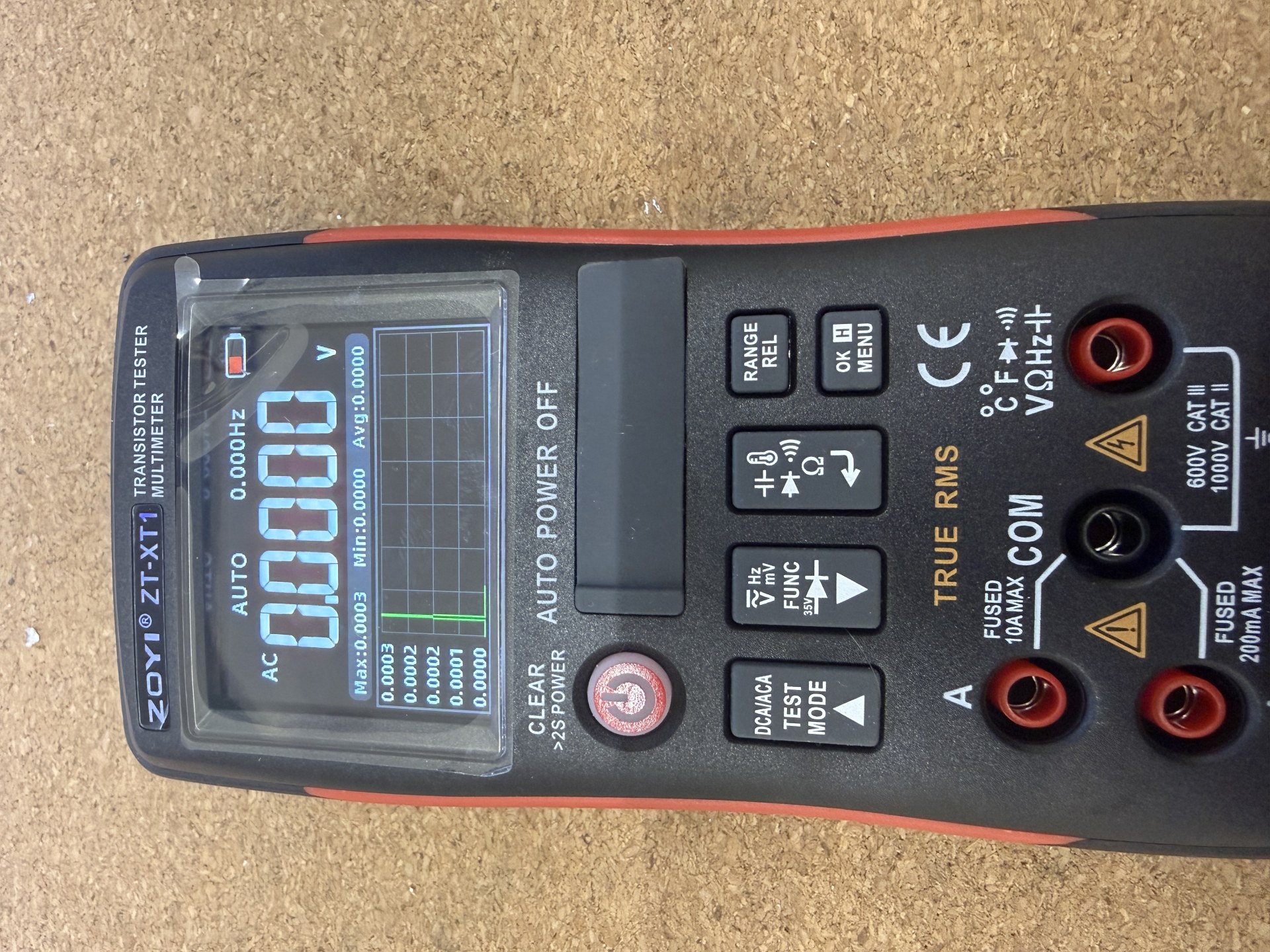

Při klasickém měření se nezobrazuje pouze aktuální hodnota. Na displeji lze současně sledovat minimální, maximální a průměrnou hodnotu a ve spodní části obrazovky se vykresluje graf průběhu měřené veličiny.
Právě graf se mi při používání hodně líbí. Při hledání kolísání napětí nebo sledování změny hodnoty v čase je mnohem názornější než samotné číslo.
Jak je na tom přesnost?

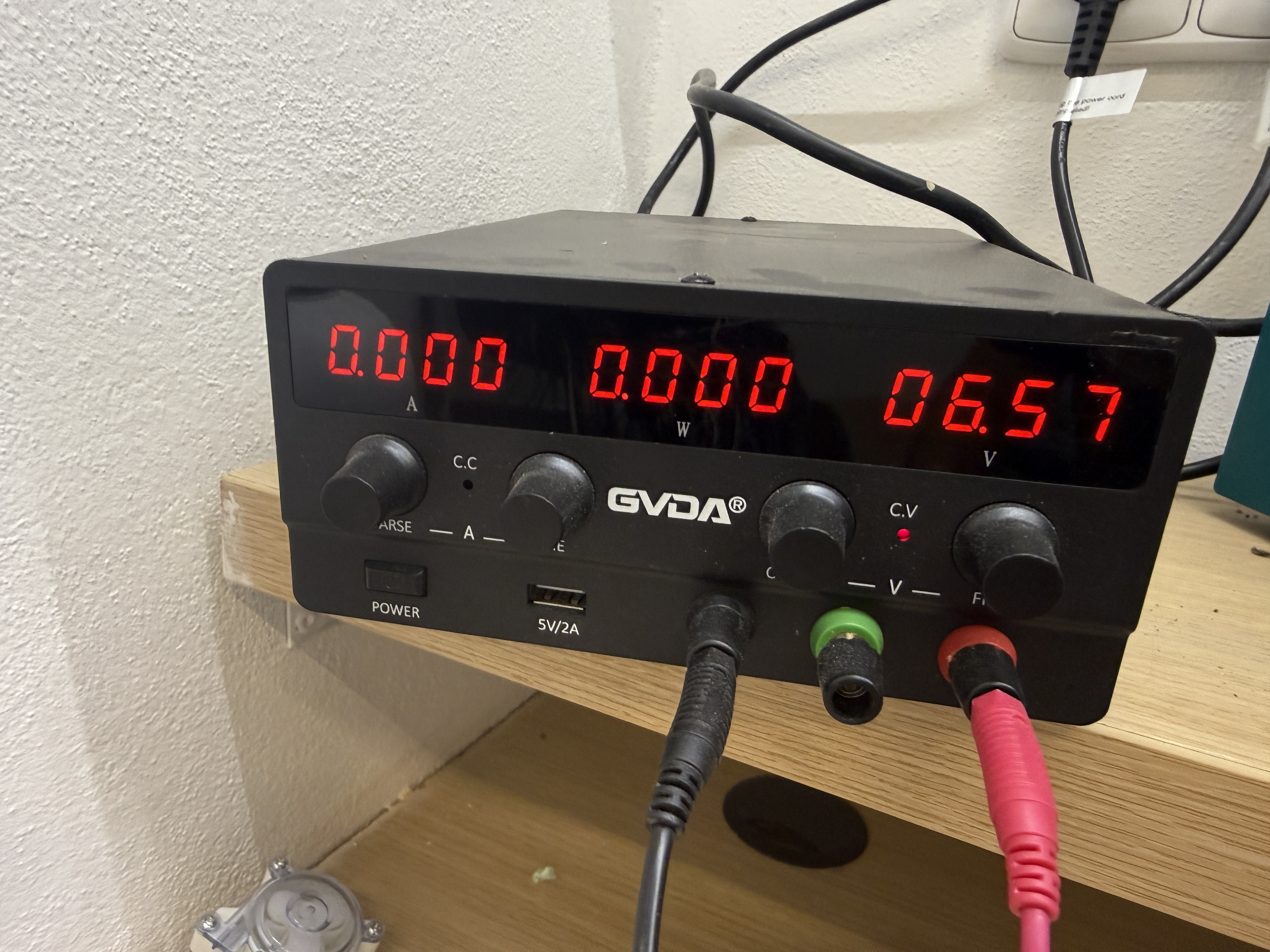

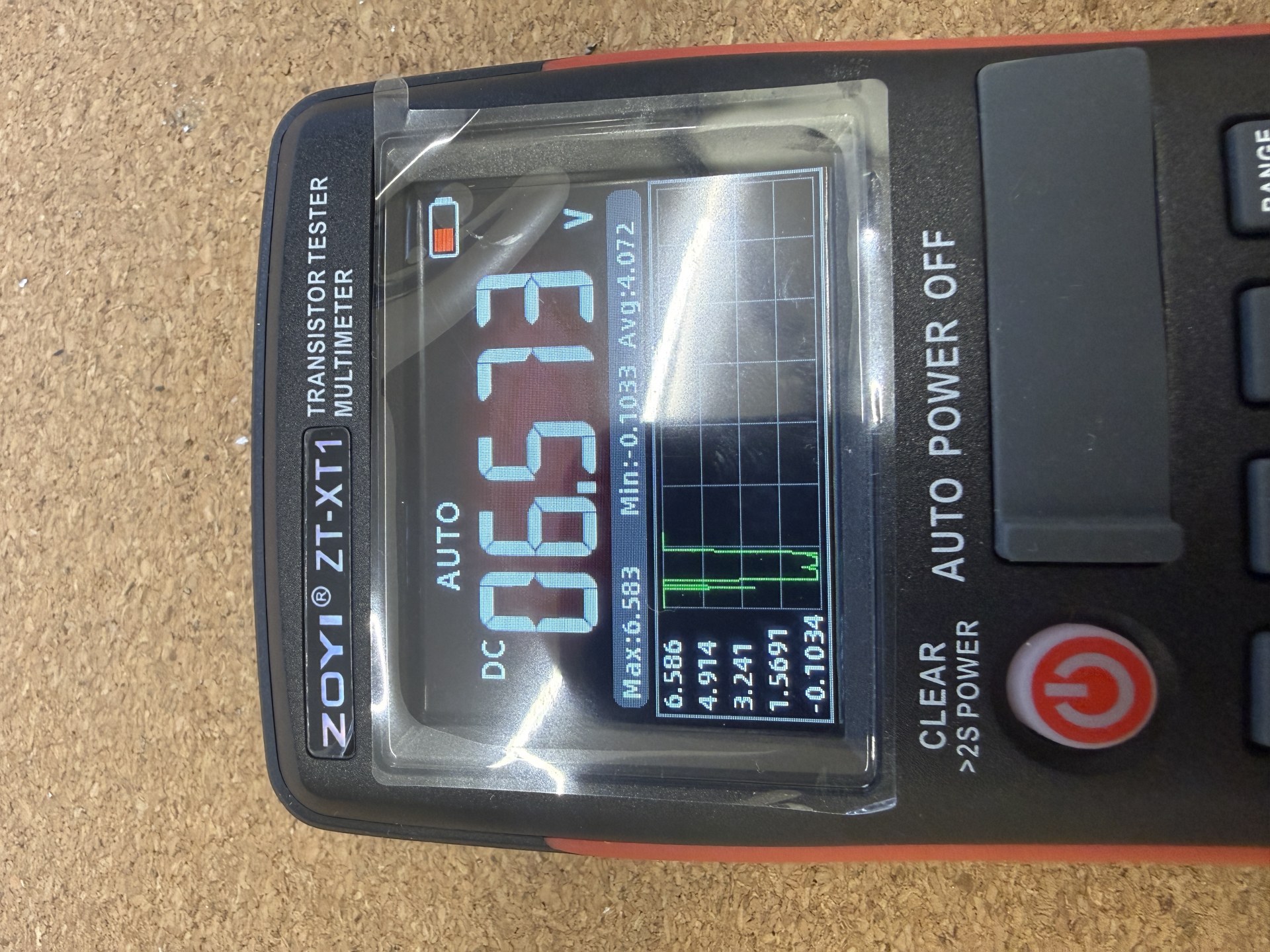

Přesnost jsem orientačně porovnal s laboratorním zdrojem. Zdroj ukazoval přibližně 6,57 V, zatímco ZOYI zobrazil 6,573 V.
Nejde samozřejmě o kalibraci proti laboratornímu etalonu, takže z tohoto jediného testu nelze určit skutečnou přesnost přístroje. Pro běžnou práci v elektronice ale byla shoda s mým zdrojem velmi dobrá a s naměřeným výsledkem jsem spokojený.
Tester součástek
Tady začíná být ZT-XT1 podle mě opravdu zajímavý. Nad tlačítky se nachází ZIF patice pro testování součástek. Součástku stačí vložit do příslušných kontaktů, páčkou patici zajistit a spustit test.
Měřák se následně pokusí součástku automaticky rozpoznat a na displeji graficky ukáže, co našel. Nezobrazí tedy pouze naměřené číslo, ale také schéma součástky, její vývody a další dostupné parametry.
Testování diod

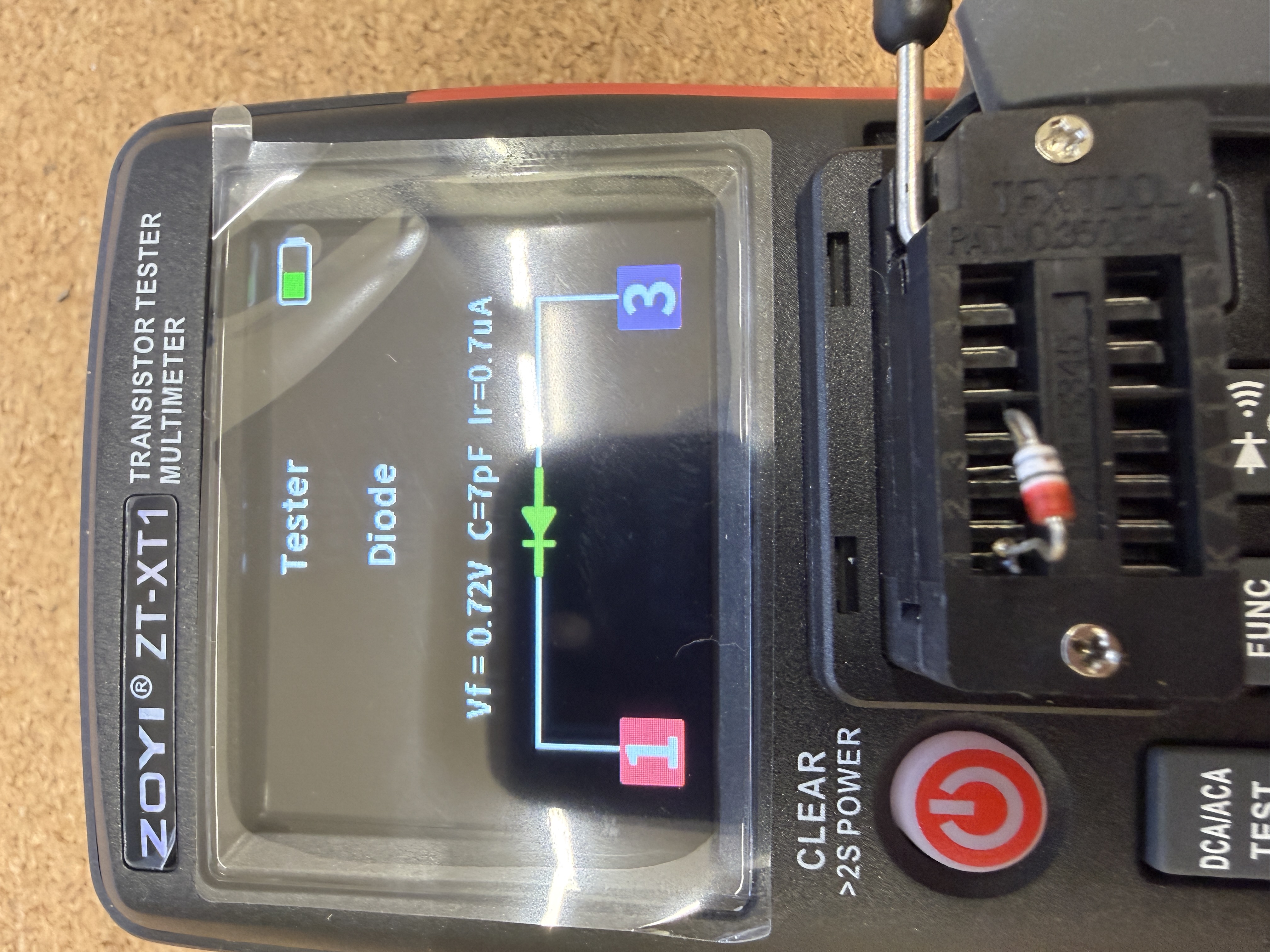

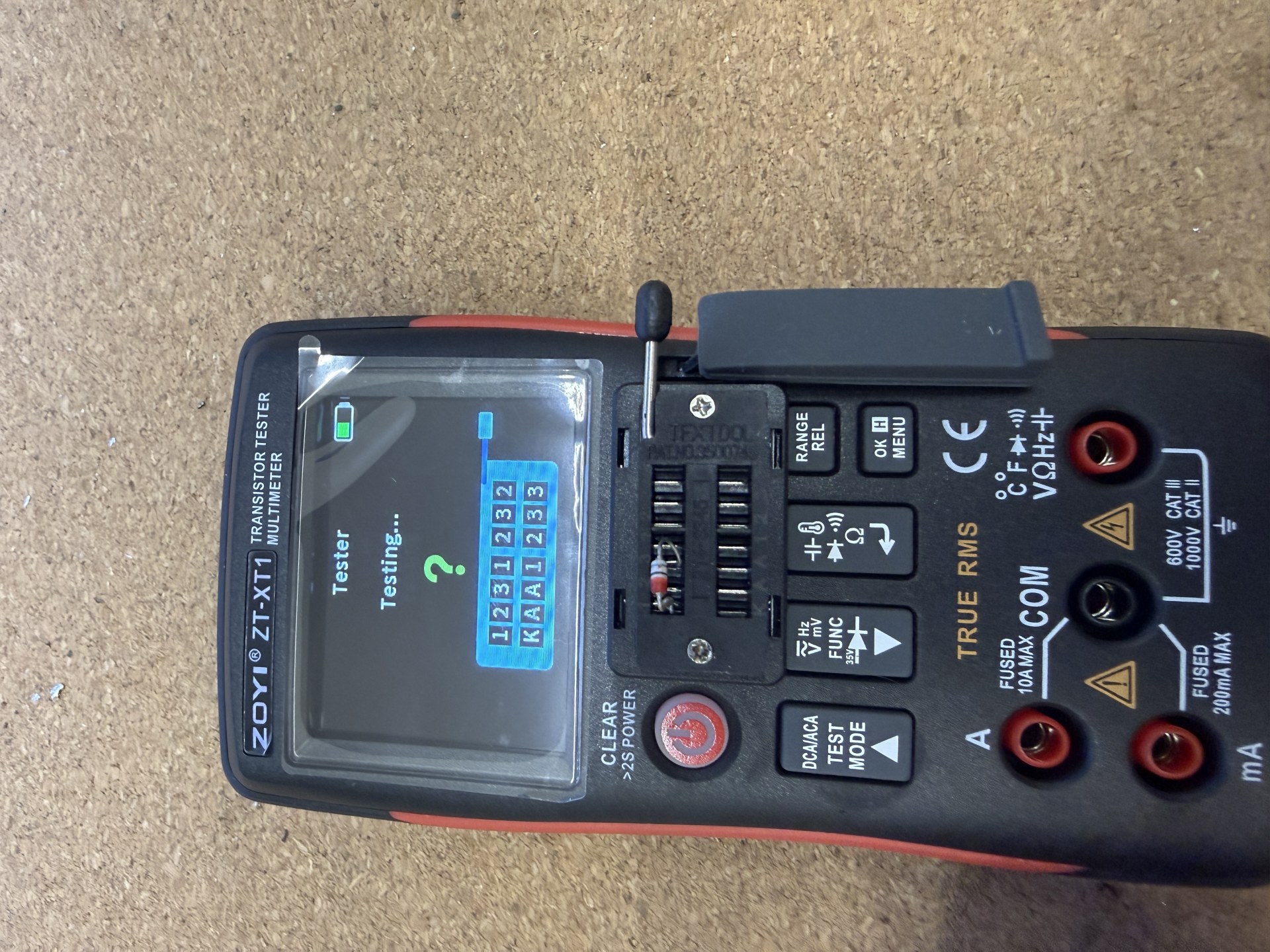

Při testování obyčejné diody přístroj automaticky poznal, že jde o diodu, zobrazil její orientaci a také použité kontakty ZIF patice.
U jedné testované diody jsem například naměřil Vf = 0,72 V. Kromě dopředného napětí přístroj zobrazil také kapacitu přechodu a svodový proud.

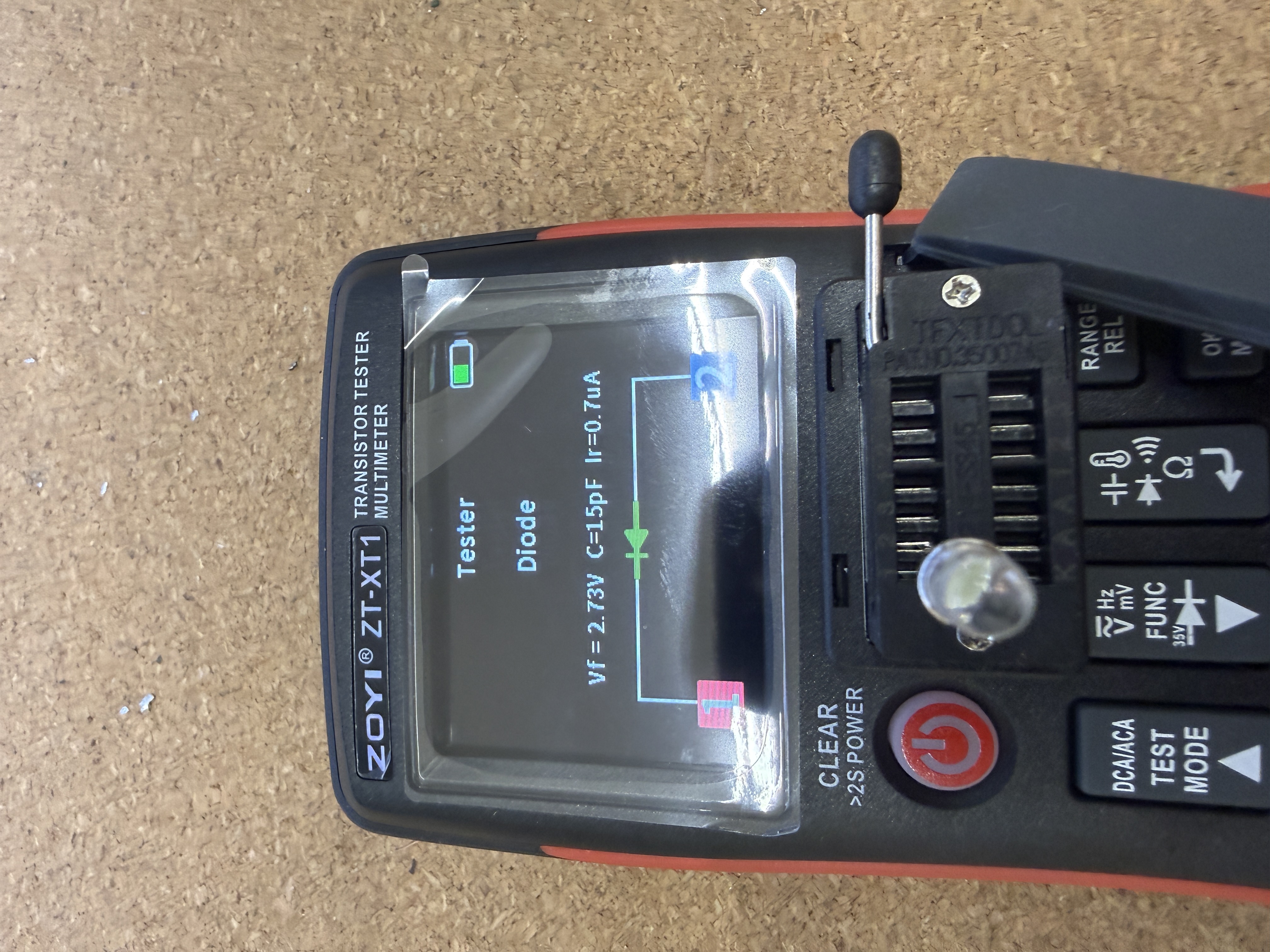

Vyzkoušel jsem také LED, u které ZT-XT1 naměřil dopředné napětí přibližně 2,73 V.
Přístroj zvládá také Zenerovy diody. Pro ně má ZIF patice zvláštní kontakty a ZT-XT1 podporuje měření Zenerova napětí až přibližně do 32 V.
Testování tranzistorů

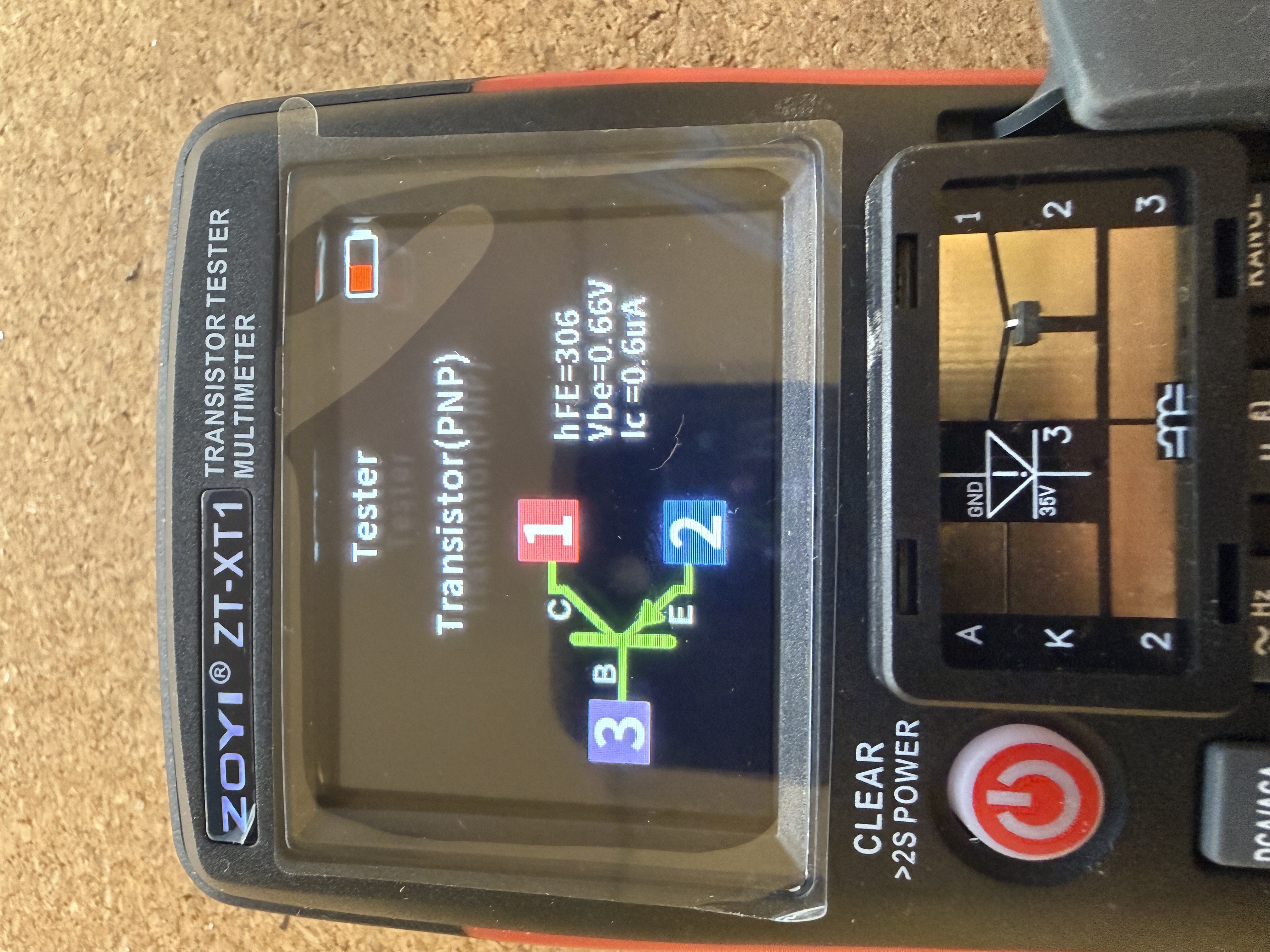

Ještě zajímavější je automatické testování tranzistorů. Vyzkoušel jsem PNP tranzistor a přístroj nejen poznal jeho typ, ale automaticky určil také jednotlivé vývody.
Na displeji se zobrazilo jednoduché schéma tranzistoru s označením:
B – báze, C – kolektor, E – emitor.
V mém případě tester naměřil hFE = 306, Vbe = 0,66 V a zobrazil také proud Ic. Nemusel jsem přitom předem zjišťovat, který vývod tranzistoru je který.
ZT-XT1 není omezen pouze na klasické NPN a PNP tranzistory. Tester podporuje také MOSFETy, JFETy, IGBT, tyristory a triaky. U podporovaných součástek dokáže podle jejich typu zobrazovat například prahové napětí, Rds nebo další dostupné parametry.
Rezistory, kondenzátory a cívky
Tester lze použít také na běžné pasivní součástky. Podporováno je měření:
- rezistorů v rozsahu přibližně 0,01 Ω až 30 MΩ,
- kondenzátorů přibližně 1 pF až 100 mF, včetně parametrů jako ESR,
- cívek přibližně 10 µH až 1000 mH.
To je příjemné hlavně při práci s neoznačenými součástkami. Místo ručního nastavování funkce lze součástku vložit do testeru a nechat přístroj, aby ji identifikoval.
DS18B20, DHT11 a IR dálkové ovladače
ZT-XT1 má ještě několik funkcí, které bych u multimetru normálně vůbec nečekal.

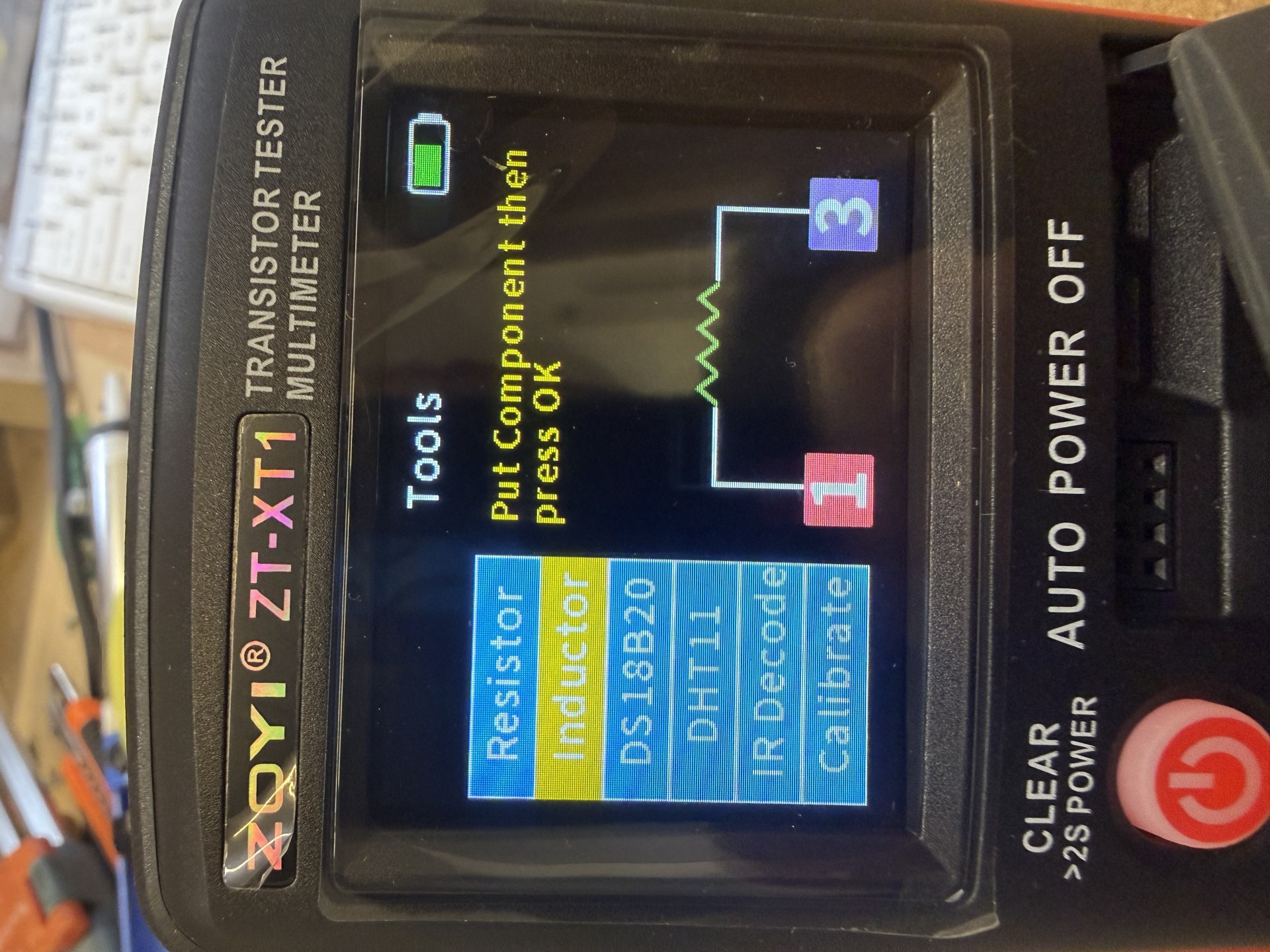

V nabídce Tools se nachází například možnost testování digitálního teplotního čidla DS18B20 nebo senzoru DHT11, který měří teplotu a relativní vlhkost.
Zajímavá je také funkce IR Decode. V příslušenství je IR přijímač, pomocí kterého lze otestovat infračervené dálkové ovladače.
Stačí na přijímač namířit ovladač a stisknout tlačítko. Přístroj detekuje infračervený signál a u podporovaného NEC protokolu dokáže zobrazit User Code, Data Code a také průběh přijatého signálu.
Pro někoho, kdo si hraje s Arduinem, ESP32 nebo opravuje dálkové ovladače, je to docela pěkný bonus.
Nastavení a ovládání
Ovládání je řešené několika tlačítky pod displejem. Ze začátku je potřeba si na jejich funkce trochu zvyknout, protože jedno tlačítko může mít více funkcí, ale orientace v menu je poměrně jednoduchá.

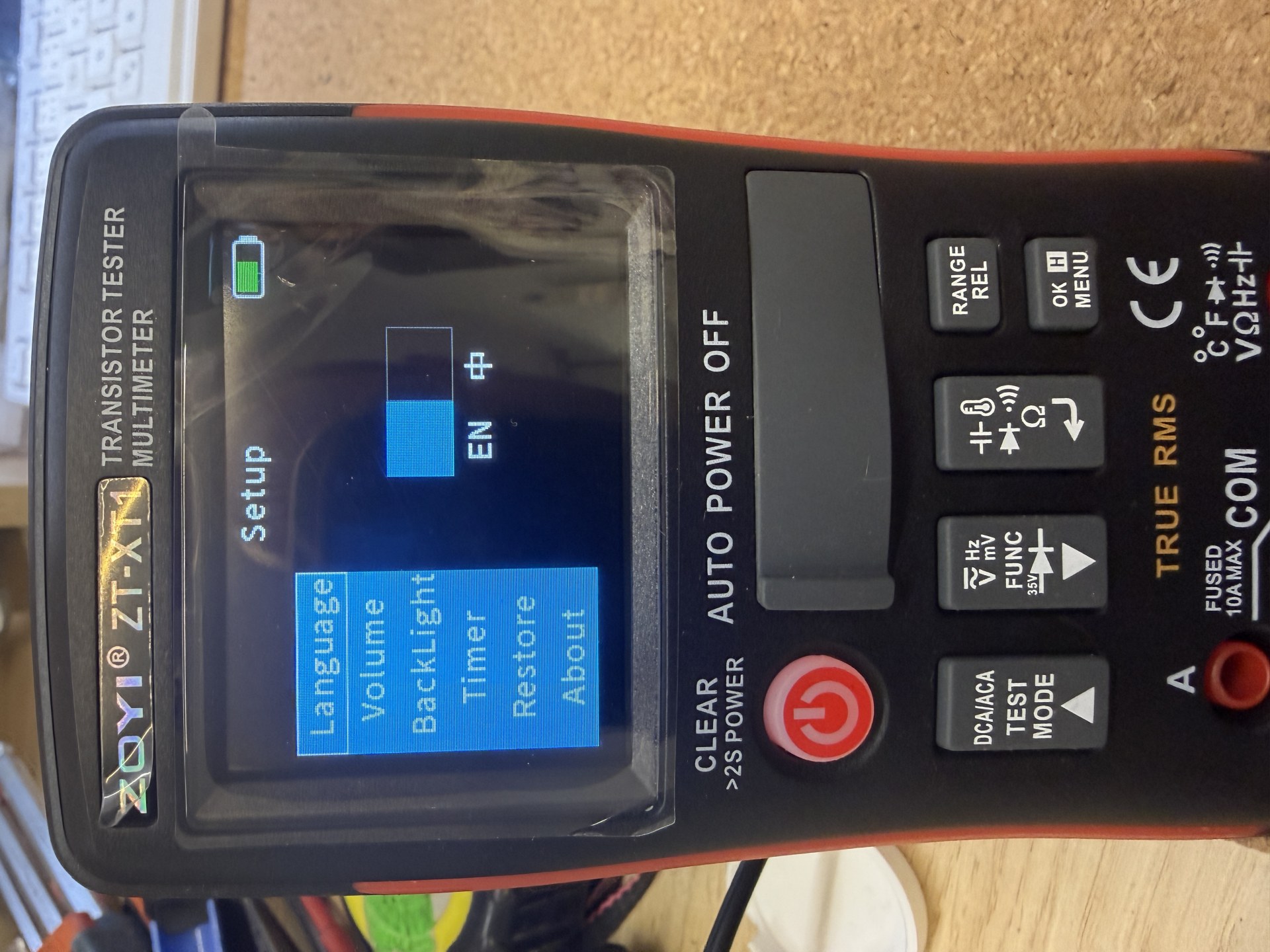

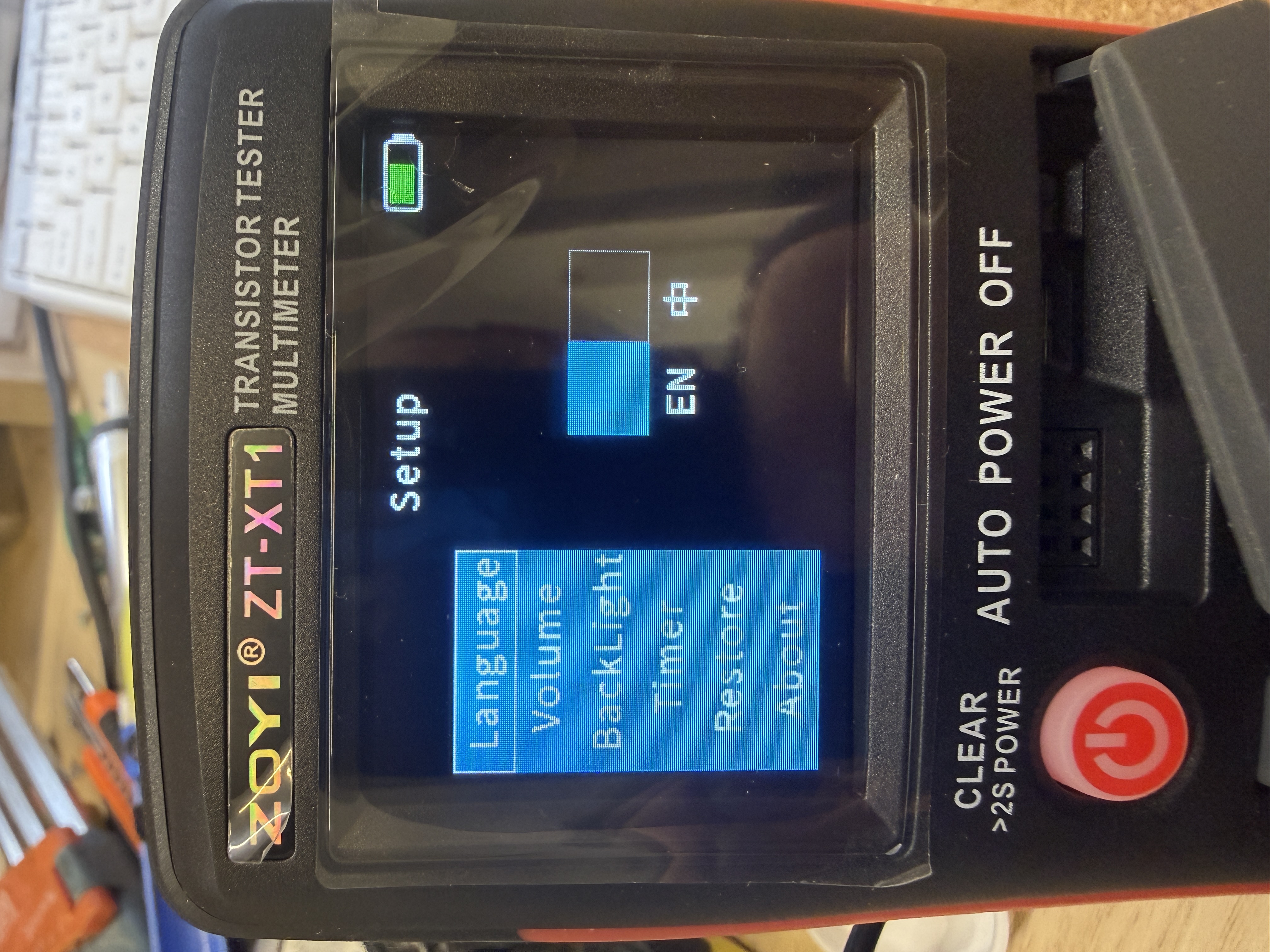

V nastavení lze upravit například jazyk, hlasitost, podsvícení nebo čas automatického vypnutí.
Přístroj má vestavěný Li-Ion akumulátor a nabíjí se přes USB-C. Stav baterie je neustále vidět v pravém horním rohu displeje. Podporována je také aktualizace firmwaru přes USB; pro ZT-XT1 jsou firmware a manuál dostupné na stránce podpory ZOYI.
Co mě zklamalo – měřicí hroty
Samotný měřák mě zatím příjemně překvapil, ale jednu výtku mám k dodávaným měřicím hrotům.

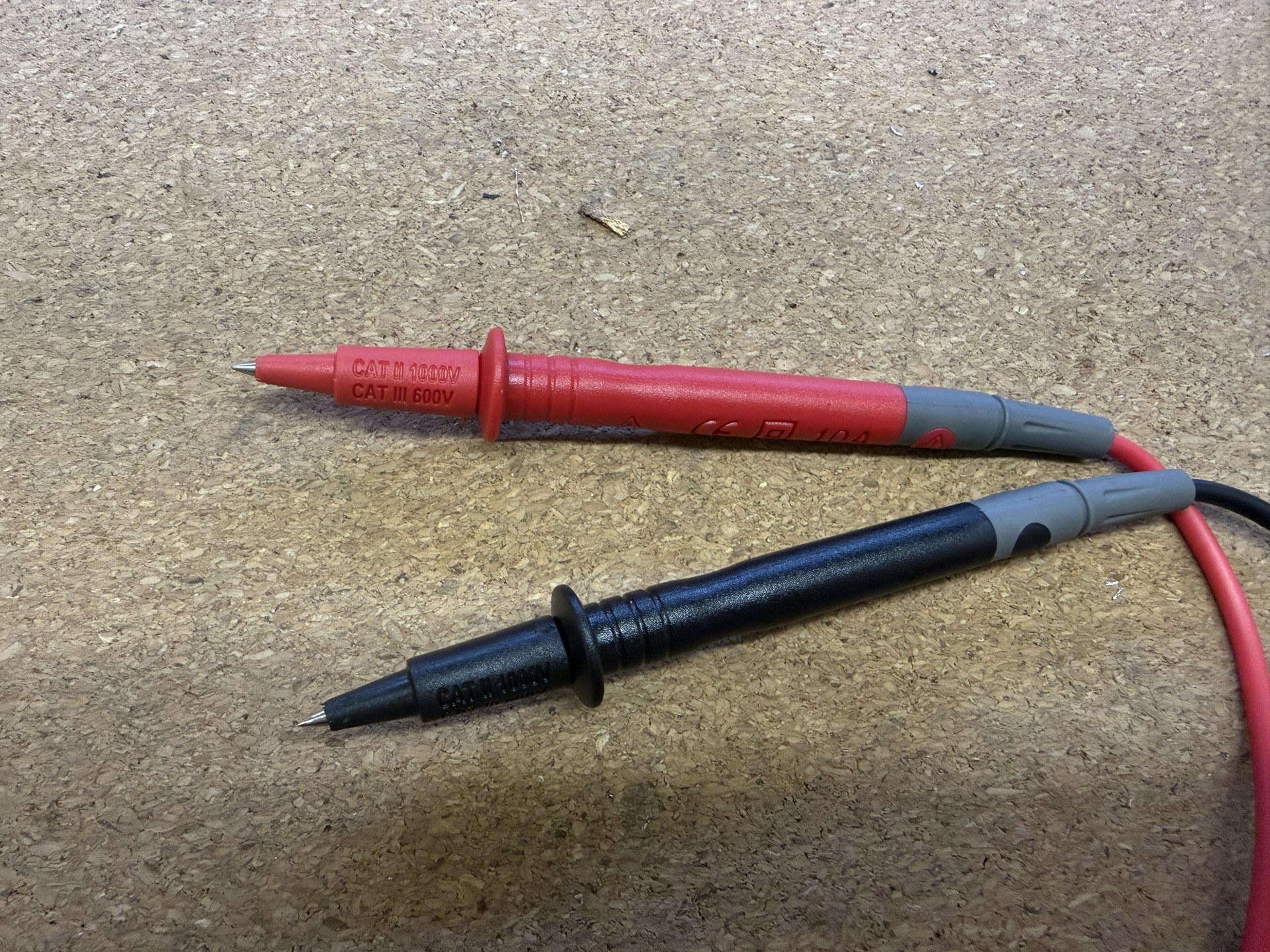

Kovová špička je podle mě až příliš zaizolovaná. Ven vyčnívá jen velmi krátký kus kovu, takže se s hroty hůře dostává například do některých konektorů nebo k hůře přístupným kontaktům.
Je to trochu škoda, protože jinak na mě dodávané příslušenství působí slušně. Hroty se samozřejmě dají časem nahradit jinými, takže to není zásadní problém samotného multimetru.
Co se mi líbí a co méně
Plusy: kompaktní rozměry, pěkný barevný displej, graf průběhu měření, True RMS, dobrá shoda při mém testu napětí, automatický tester součástek, přehledné grafické zobrazení vývodů tranzistorů, velké množství podporovaných součástek, IR dekodér, DS18B20/DHT11, vestavěný akumulátor a USB-C.
Mínusy: dodávané měřicí hroty mají podle mě zbytečně krátkou odkrytou špičku a ovládání několika multifunkčními tlačítky si žádá krátké zvykání.
Závěr
ZOYI ZT-XT1 mě zatím příjemně překvapil. Původně jsem očekával větší přístroj, ale jeho kompaktní rozměry mi nakonec vyhovují. Dobře se drží v ruce a přitom má dostatečně velký a přehledný displej.
Nejvíce se mi líbí kombinace klasického multimetru a automatického testeru elektronických součástek. Grafické zobrazení diod a tranzistorů je přehledné a možnost automaticky zjistit typ tranzistoru i jeho vývody dokáže při bastlení ušetřit čas.
Velkým plusem je pro mě také graf při běžném měření. Orientační porovnání s laboratorním zdrojem navíc dopadlo velmi dobře – při hodnotě kolem 6,57 V ukázal multimetr 6,573 V.
K tomu přidává řadu méně obvyklých funkcí, jako je měření cívek, ESR kondenzátorů, testování DS18B20 a DHT11 nebo dekódování IR ovladačů. Jedinou výraznější výtku mám zatím k dodávaným měřicím hrotům.
Za cenu přibližně 1 000 Kč + dovozní poplatky, kterou jsem za něj zaplatil na AliExpressu, mi ZT-XT1 zatím přijde jako velmi zajímavý přístroj především pro bastlení, opravy elektroniky a domácí dílnu.
